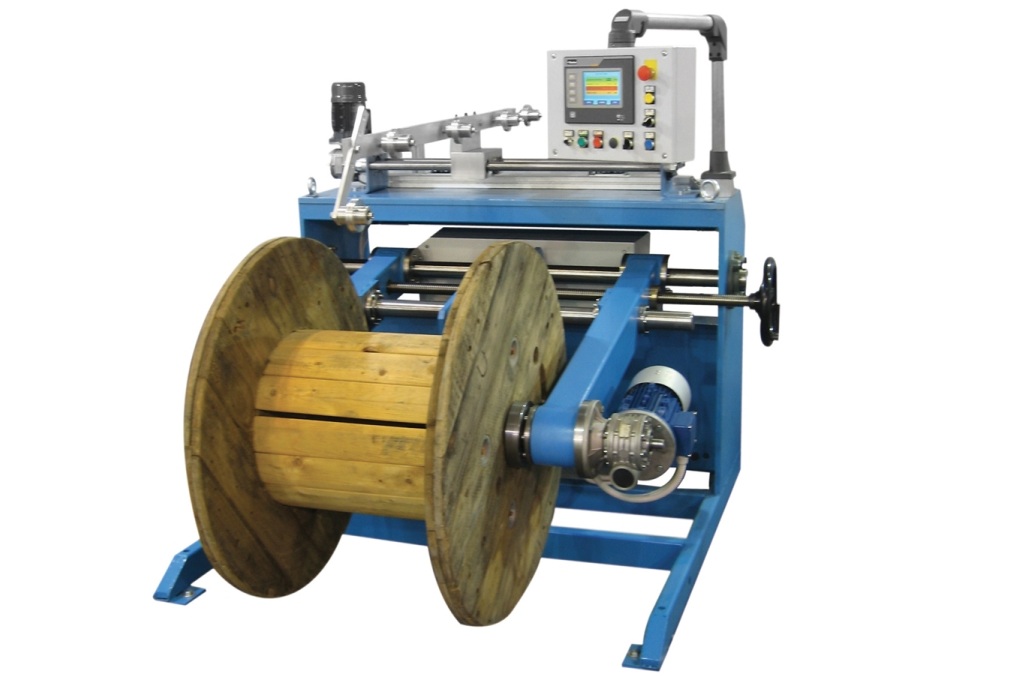

Avvolgitori semiautomatici (da 600 mm a 1600 mm) / Semiautomatic Winders (from 600 mm to 1600 mm)
Adatti per avvolgere tubi e profili di piccole e medie dimensioni. Questi avvolgitori sono disponibili in diverse taglie con diametro esterno da 600 mm a 1600 mm. Il sistema guidatubo è controllato ettronicamente. Il controllo dell’ansa può essere fatta con braccio ballerino o con sensore a ultrasuoni. Le bobine possono essere a nocciolo fisso o con settori regolabili ad apertura manuale o pneumatica.
Suitable for coiling small and medium size pipes and profiles. These winders are available in a range of sizes with coil outside diameters from 600 mm to 1600 mm. The pipe guide system is electronic controlled. The loop control can be performed by dancer arm or ultrasonic sensor. The bobbins can be fixed core or with variable sectors with manual or pneumatic opening.

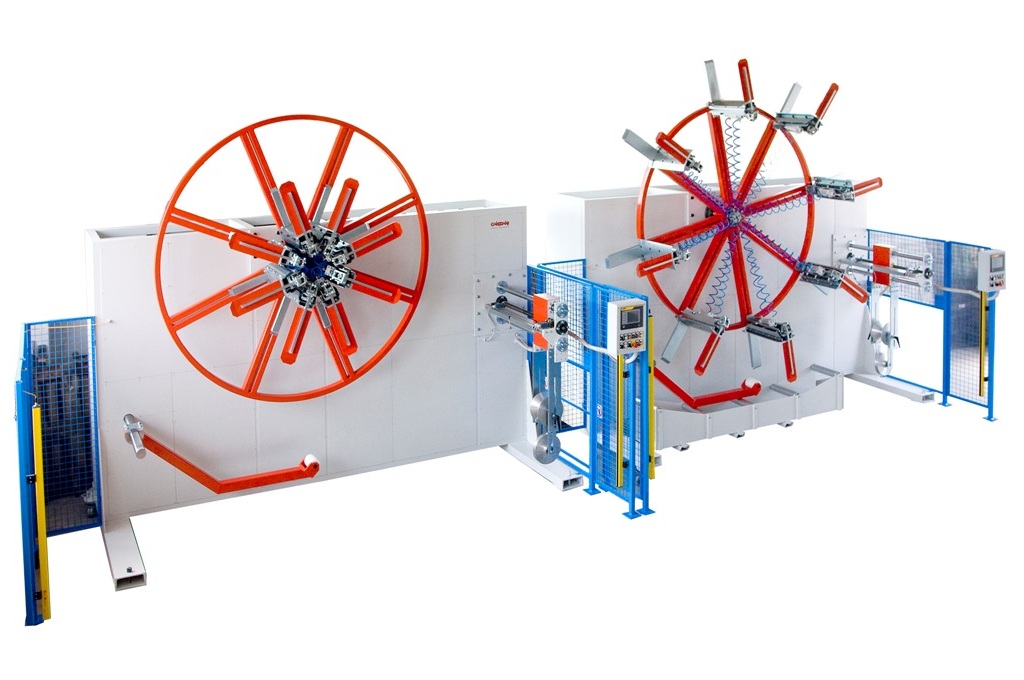

Avvolgitori semiautomatici (da 2200 mm a 3200 mm) / Semiautomatic Winders (from 2200 mm to 3200 mm)
Adatti ad avvolgere tubi di grandi dimensioni. Questi avvolgitori sono disponibili in diverse grandezze con diametro esterno massimo da 2200 mm a 3200 mm. Il sistema guidatubo è controllato lettronicamente. Sono predisposti per l’avvolgimento a tiro costante con controllo degli strati di tubo avvolto per mantenere condizioni di avvolgimento ottimali. Le bobine sono a settori regolabili ad apertura pneumatica. Si possono avere macchine singole o doppie.
Suitable for coiling large pipes. These winders are available in a range of sizes with coil outside diameters from 2200 mm to 3200 mm. The pipe guide system is electronic controlled. They are designed for constant tension coiling with pipe layering control systems to maintain the best possible coiling conditions. The bobbins have regulable sectors with pneumatic opening. Both single and double versions of these winders are available.
https://canziani.it/catalogo/avvolgitori-winders#sigFreeIdd641b8a5ac
Caratteristiche tecniche / Technical features
| AV3 2200 | AV3 2700 | AV4 3200 | ||
| Diametro tubi / Hose diameter | mm | 16-63 | 20-80 | 20-110 |
| Velocità max avvolgimento (con bobine 0 in.) Max. rewinding speed (for web-rolls min. inside dia. |
m/min | 15 | 10 | 10 |
| Coppia massima di avvolgimento / Max. rewinding torque | kgm | 65 | 200 | 200 |
| Potenza elettrica installata / Installed horsepower | kW | 5 | 7 | 7 |
| Dimensione bobine (diametro interno) Roll size (inside diameter) |
mm | 500-1600 | 600-2000 | 600-2400 |
| Larghezza utile / Useful width | mm | 150-300 | 150-300 | 250-500 |
| Altezza utile / Useful hieght | mm | 300 | 350 | 400 |
| Peso / Weight | kg | 1700 | 2200 | 2700 |
| Ingombro - lunghezza / Overall dimension - lenght | mm | 3400 | 3600 | 3800 |
| Larghezza / Width | mm | 2650 | 3000 | 3000 |
| Altezza / Height | mm | 2700 | 3250 | 3750 |
I dati del presente catalogo sono indicativi e possono essere variati dal costruttore senza preavviso.
The information of the present catalogue is indicative and can be changed by the manufacturer without notice.
